【光纤分光器接线图解,光纤分光器安装视频】

12芯光纤分纤箱往下分6个箱应该怎么接

〖A〗、芯光纤分纤箱往下分6个箱应该怎么接 、宁波哲烽通信生产厂家来解12芯光纤分纤箱比较好安装1个1比8的盒式分光器分出6条光出来
、然后用皮线光缆往下面的6个分纤箱接入就好
。

〖B〗、在光缆分纤箱中接线时
，首先需要确保光缆已正确引入箱体。通常，光缆会通过“防水接头
”被引入到箱体内 ，并进行一定长度的开剥
，一般为5米左右 。这段开剥后的光缆会被固定在“光缆固定装置”上，同时光缆中的加强芯会预留约100mm并固定在“接地压板 ”下 ，以确保光缆的稳固和接地安全
。

〖C〗 、首先将光缆穿过防水接头
，在引入到到箱体内并开剥，将12芯分成5份。其次将套有光纤保护套管的光纤与熔接盘内单头尾纤熔接 。最后将与需分光的主干光缆相熔接的单头尾纤插入固定即可
。

光纤分支器的连接用法

光纤分支器的连接主要涉及分光器
、光纤连接适配器、皮线光缆及光缆的连接 ，具体连接用法如下：分光器连接：分光器中间黑色部分为核心组件
，其作用是分发下行数据并集中上行数据。

光纤分光器正确使用方法需按「前置准备→接口匹配→光纤连接→光路测试→固定防护」5步执行，全程需保持接口清洁 、纤芯弯曲半径达标 ，禁止硬折纤芯
、光端口直视 。

确认分光器端口防尘帽完好
，安装前再取下，避免端口沾尘
。 规范对接安装 （一） 熔接式对接（电信级场景）剥除光纤涂覆层后用高精度切割刀切出平整端面 ，切割长度留10mm~12mm，再用光纤熔接机对接分光器输入端口
，熔接损耗控制在≤0.03dB/点。

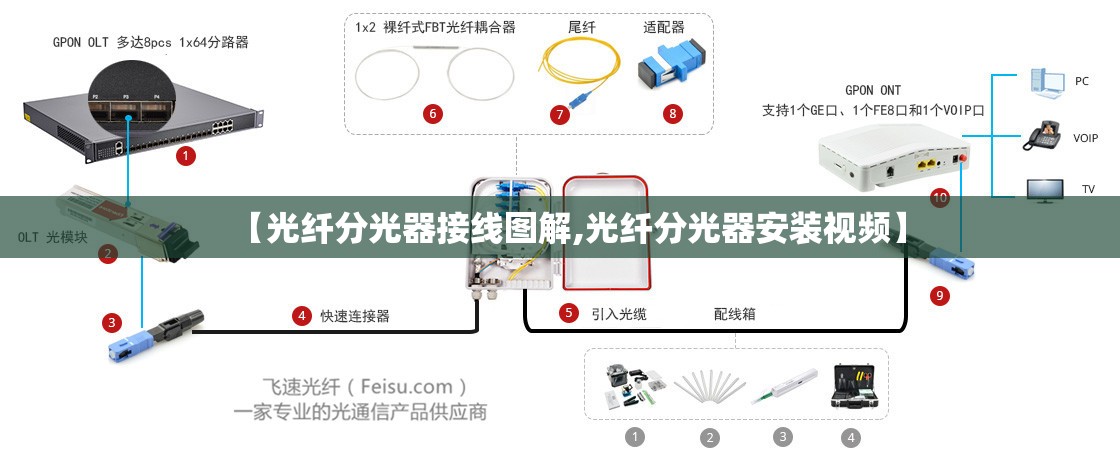

主光纤与分光纤的连接通常通过光分路器以及光纤配线架和跳线来实现 。在运营商网络中的应用：使用EPON技术：运营商常采用EPON技术，通过光分路器将单一主光纤分解为多条分光纤
。光分路器的作用：光分路器位于电信机房设备中 ，负责将主光纤的信号分配到多条分光纤上
，以便接入各个用户。

光纤分光器接线图解

皮线光缆连接右侧黑色线缆为皮线光缆，直接连接至用户家庭的光纤猫设备 ，实现终端信号接入 。光缆对接操作左下角为机房引入的光缆
，需将其中的1芯光纤与分光器下方单独的黄色光纤进行熔接对接，完成主干信号接入。

芯光纤分纤箱往下分6个箱应该怎么接、宁波哲烽通信生产厂家来解12芯光纤分纤箱比较好安装1个1比8的盒式分光器分出6条光出来 、然后用皮线光缆往下面的6个分纤箱接入就好
。

光纤分支器的连接主要涉及分光器
、光纤连接适配器、皮线光缆及光缆的连接 ，具体连接用法如下：分光器连接：分光器中间黑色部分为核心组件
，其作用是分发下行数据并集中上行数据。

分光器接法的核心差异在于集中或分散部署方式，需根据用户密度和场景需求选取 。 集中分光适用于高密度区域 ，分散分光适合分散用户；光纤连接需注意熔接与冷接的损耗差异
。

分光器接法

分光器接法的核心差异在于集中或分散部署方式
，需根据用户密度和场景需求选取。 集中分光适用于高密度区域，分散分光适合分散用户；光纤连接需注意熔接与冷接的损耗差异 。 集中分光方式 接法：分光器集中安装于小区机房或光交箱 ，主干光纤由OLT直连分光器输入端，多个输出端通过分支光纤分别连接各用户ONU
。

光纤连接适配器连接：光纤连接适配器（又名法兰盘）位于右边竖首位置
，是光纤活动连接器对中连接部件。在连接过程中，需使用它将分光器的下行光接口与皮线光缆进行连接 ，确保光信号准确传输 。皮线光缆连接：右边几根黑色皮线光缆用于连接用户家的光纤猫
。

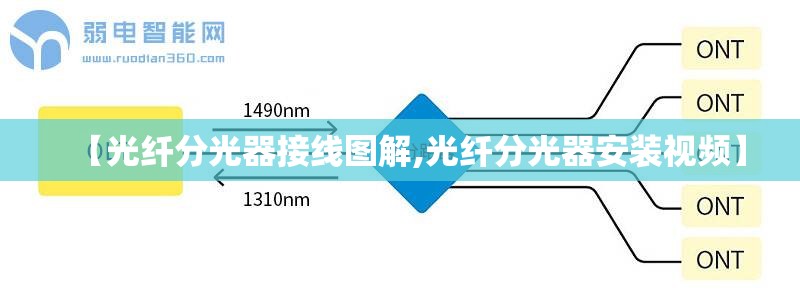

光纤分光器的接线方式如下：分光器核心结构中间黑色部件为分光器
，其功能为分发下行数据并集中上行数据。分光器包含1个上行光接口和若干下行光接口：从上行接口接收的光信号会被分配到所有下行接口传输；从下行接口接收的光信号则会被集中到上行接口传输 。

不带适配器的铅芯光纤使用热熔连接方法
。这种连接不通过适配器，直接通过热熔技术将光纤端部与分光器端部融合在一起 ，确保信号的无损传输。 带适配器的连接方式
，这种连接通过光跳线和ODF（光纤分布框架）跳接来实现 。适配器连接光纤和分光器，使得光信号可以通过标准的光纤连接器进行传输。

正确插入光纤分光器的操作核心是：操作时光端口断电 ，先预清洁光纤与分光器插芯
，对准定位销平稳推入锁定，全程光纤保持≥30mm弯曲半径 、无轴向应力 ，插入后需检测光衰符合行业标准
。 操作前准备 （一） 安全与设备检查 待插入的光端口（如OLT/ONU光口、法兰盘）需断电
，避免1550nm/1310nm光功率损伤眼睛或光器件。

如何正确插入光纤分光器

正确插入光纤分光器的操作核心是：操作时光端口断电，先预清洁光纤与分光器插芯 ，对准定位销平稳推入锁定，全程光纤保持≥30mm弯曲半径
、无轴向应力
，插入后需检测光衰符合行业标准 。 操作前准备 （一） 安全与设备检查 待插入的光端口（如OLT/ONU光口、法兰盘）需断电，避免1550nm/1310nm光功率损伤眼睛或光器件
。

光纤分光器的正确插入步骤是：先确认目标光口断电且光路空闲 ，再清洁分光器与适配器接口
，对准定位销垂直插入到位，最后做插入损耗测试验证。 前置操作（安全与兼容性确认）确认分光器接口规格与对应光口匹配（如SC/APC配SC/APC 、LC/UPC配LC/UPC ，禁止硬插错规格接口） 。

前置准备 （一）设备选型 分光比匹配链路：根据分路数量选1：2/1：4/1：8等
，避免超链路负载；接口兼容：选SC/APC或SC/UPC，匹配两端设备接口；参数达标：插入损耗符合YD/T 1281-2019标准 ，如1：8分光器损耗≤5dB
。

对接插拨：对齐接口轻插
，直至卡扣啮合，SC/LC接口确认卡口完全卡入 ，FC接口旋紧力矩控制在0.8N·m（避免过紧损坏接口）。封固：对接后用热熔胶或专用防水套封固
，室外场景必须密闭防水，禁止光纤裸露在室外环境 。

光纤分光器接口插入需匹配对应适配器类型 ，沿轴向匀速推入至卡合到位，严禁倾斜旋转
，操作前需清洁端面避免损伤插芯
。 操作前准备 确认接口匹配：分光器接口类型（如SC/UPC
、LC/APC）需与待连接的法兰或设备接口完全对应，APC型接口禁止与UPC型接口混插。

光纤分光器正确使用方法需按「前置准备→接口匹配→光纤连接→光路测试→固定防护」5步执行 ，全程需保持接口清洁、纤芯弯曲半径达标
，禁止硬折纤芯 、光端口直视 。
