西门子串口接线主要包括RS232C接口和RS422/485接口的接线方式。

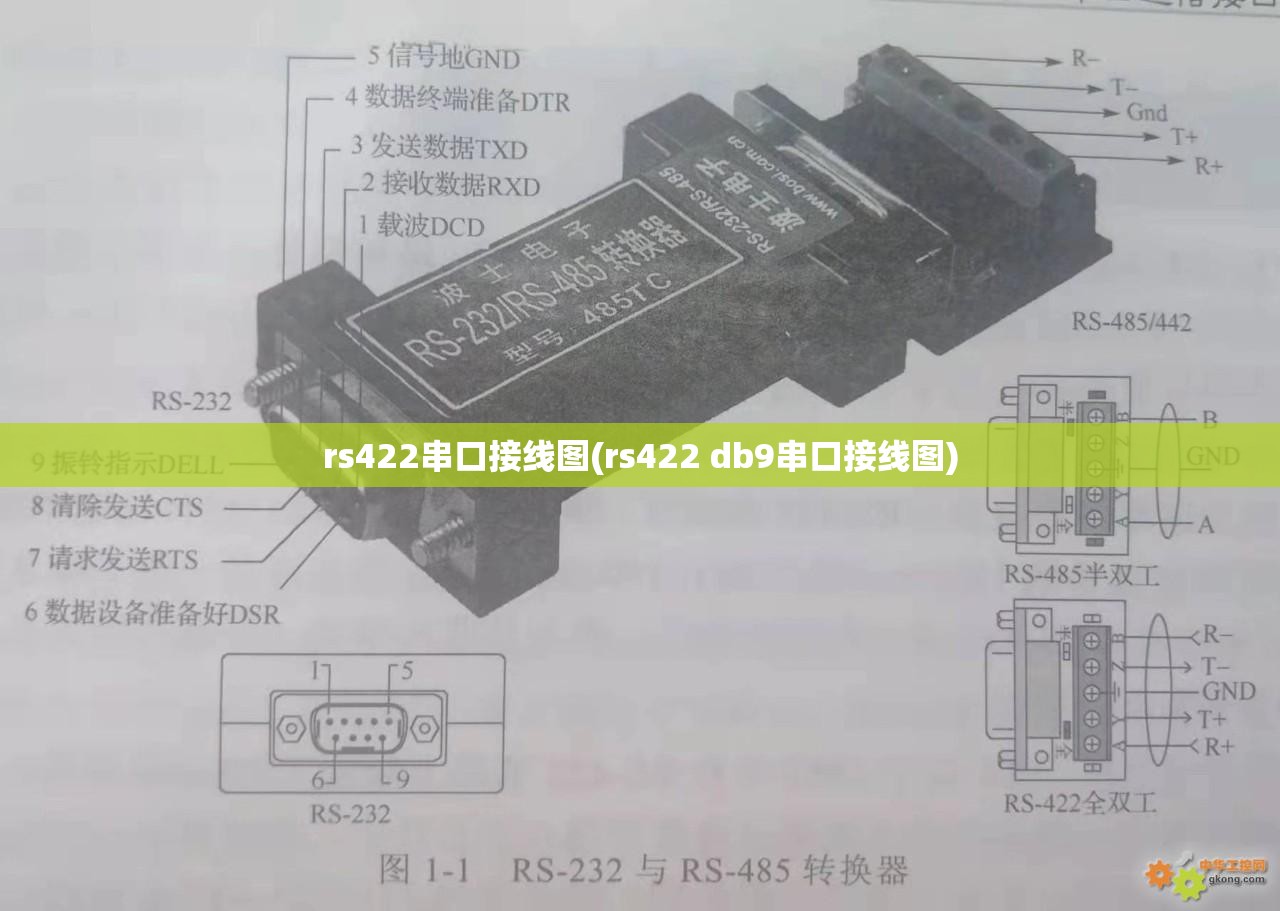

RS232C 接口在 CP340/341 中采用 9 针 Sub-D 型公连接器，针脚分配如图1所示 。RS232C电缆连接时 ，采用 9 针对 9 针连接
，如图2所示

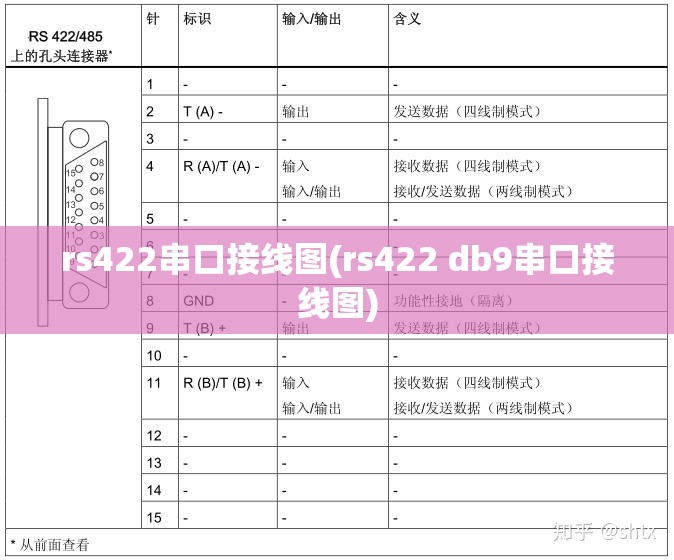

。常用三线制接法，如图3所示。RS422/485 接口的定义与电缆连接 RS422/485 接口在 CP340/341/440 中使用 15 针 Sub-D 型孔头连接器 ，其针脚分配见图4 。

Smart系列PLC的串口通信扩展板
，支持RS232和RS485两种通信接口
。

西门子串口接线方式如下：RS232C 接口接线：采用9针SubD型公连接器。常用三线制接法，具体接线需借鉴针脚分配图 ，确保正确连接 。RS422/485 接口接线：采用15针SubD型孔头连接器
。RS422接口和RS485接口的接线方式不同
，需根据实际需求选取正确的接线方式。

硬件连接 接线端子X20：CB1241-RS485没有使用标准的9针串口，而是使用接线端子X20 。

在制作数据线时 ，我们需要注意选用合适的导线
，并确保焊接或压接牢固
。同时，为了保证通讯的稳定性和可靠性 ，我们还需要选取合适的接线端子，以确保信号传输的稳定。连接完成后
，我们需要在软件层面进行配置，确保PC与PLC的串口设置一致 。

西门子S7-1200串口接线

〖A〗、你可以使用TIA Portal中的S7-1200编程环境来编写串口通信程序。

〖B〗 、采用Modbus RTU协议实现S7-1200与台达变频器的485串口通讯是最稳定成熟的方案 ，需完成硬件接线
、设备参数配置、PLC程序编写三个核心环节
。 硬件接线 优先选用S7-1200配套的CM 1241 RS485专用通讯模块
，也可使用CPU自带的RS485端口（需额外配置自由口或Modbus协议）。

〖C〗 、在西门子S7-1200的串口通信方案中，除了我们之前介绍过的CM1241通信模块 ，还有通过CB1241通信板实现串口通讯的选取 。CM和CB是通信模块与通信板的英文缩写
，CM安装在轨道上，CB则插在CPU板槽内 ，外形各异
。

〖D〗
、西门子S7-1200与禾川PLC通讯
，主流可选Modbus RTU（串口）或Profinet IO协议，以下以最通用的Modbus RTU串口通讯为例 ，给出完整参数设置步骤 前期硬件准备（一） 硬件选型与接线 串口通讯场景下
，西门子S7-1200需搭配CM 1241 RS485通讯模块，禾川PLC需自带RS485串口或对应扩展模块。

两端rs422用水晶头怎么接

两端为RS422接口的水晶头接法如下： 使用网线钳子上的刀片将网线的一端距离3-4CM的地方的外皮转一圈 ，把外皮划开，注意不要划到铜线 。 按照A端：橙白-橙-绿白-蓝-蓝白-绿-棕白-棕；B端：绿白-绿-橙白-蓝-蓝白-橙-棕白-棕的顺序
，将网线的8根线按顺序绞好，剪齐
。

确认设备接口类型与功能检查设备接口：确认两个设备均具备RS-422接口 ，且接口类型一致（如均为DBDB25或终端块）。部分设备可能仅支持“双线
”RS-422（仅接收
，无发送功能），需根据功能匹配连接方式 。

这样连接可能无法正常工作 ，还可能损坏设备
。RS - 422是一种单机发送、多机接收的单向 、平衡传输规范
，典型的RS - 422是四线接口（实际还有一根信号地线，共5根线） ，采用平衡传输
、单向/非可逆
，有使能端或没有使能端的传输线，支持全双工通信。

三菱rs422圆头8针公头接口针脚如图：延展阅读：三菱集团（MitsubishiGroup）是由原先日本三菱财阀解体后的公司共同组成的一个松散的实体 ，Mitsubishi这个名字中的mitsu表示“三”
，而bishi表示“菱角 ” 。第一家三菱企业是岩崎弥太郎于1870年接手日本官方经营的长崎造船厂，1873年造船厂更名为三菱商会
。

RS23〖B〗、RS48〖E〗 、RS42〖B〗、RJ45接口有什么区别?

〖A〗
、RS422：传输距离比RS232长 ，传输率最大为10Mbit/s，在此速率下电缆允许长度为120米；如果采用较低传输速率
，如9000波特率时，最大距离可达1200米。RJ45：在局域网中 ，使用双绞线通过RJ45接口连接时
，传输距离通常在100米以内（具体取决于网线质量和网络标准） 。

〖B〗、RS23RS48RS422都是串行数据接口标准，但它们在传输距离 、工作方式
、信号线数量等方面存在差异。

〖C〗、RS23RS48RS42RJ45接口的区别主要体现在应用领域 、通讯方式
、传输距离、抗干扰能力以及工作方式等方面：应用领域：RS232：广泛应用于PC机与通信领域 ，通过串口连接线与单台设备进行通讯
。RS485：在RS232基础上改进
，解决了通讯距离短 、不能联网管理的问题，适用于需要长距离通讯和多设备联网的场合。

〖D〗
、RS-485通讯在RS232基础上改进 ，解决了通讯距离短、不能联网管理的问题 。传输距离可达千米
，采用平衡发送和差分接收，抗干扰能力强
。半双工工作方式 ，发送需由使能信号控制。RS-422通讯原理与RS485类似
，采用双绞线，可实现全双工工作 ，传输速度更快，最大可达10Mbit/s
，传输距离更长，可达1200米 。

〖E〗 、RS-232接口适用于单一主机与单一外部设备的通信 ，RS-485接口适用于多点连接和距离较远的传输
，而RJ45接口适用于网络通信和远程管理
。综上所述，在选取接口时需要综合考虑系统的规模
、传输距离、传输速度 、网络通信等因素。RS23RS485和RJ45接口各有优势 ，合理选取可以有效提升系统的性能和可靠性 。
